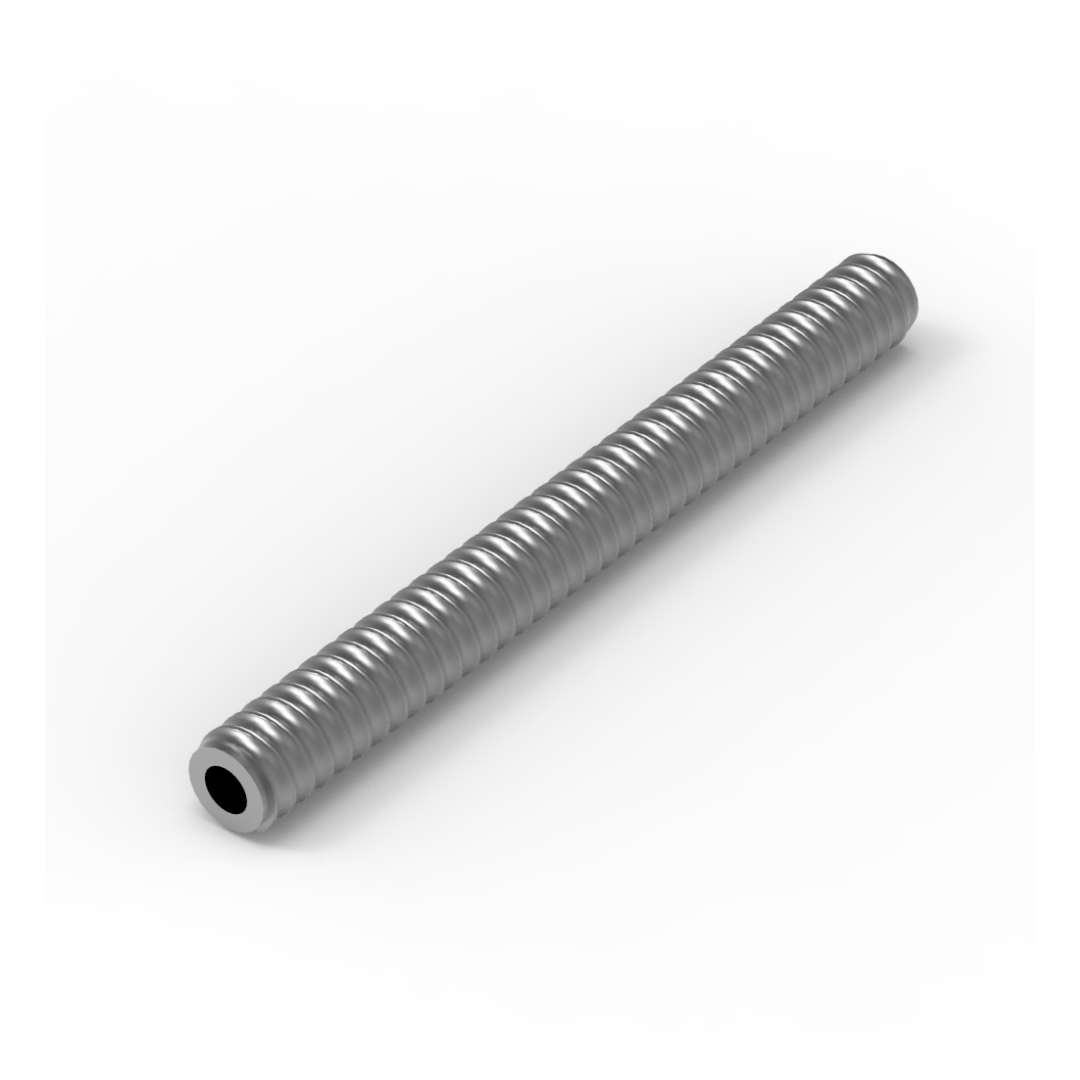

Barras Autoperforantes

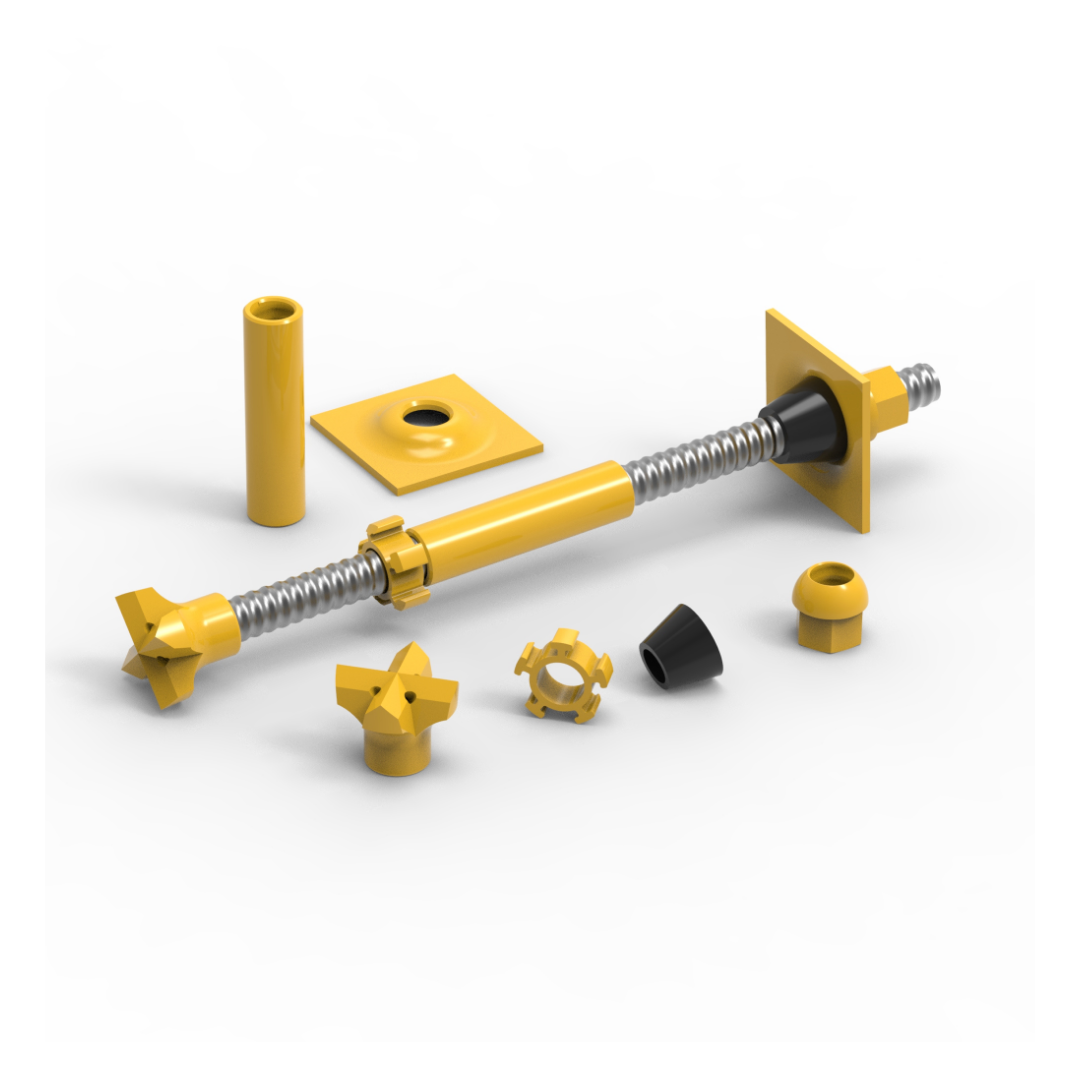

El sistema de anclaje BERMA DRILL es una solución innovadora que combina perforación, inyección y anclaje en una sola operación. Diseñado para suelos colapsables y condiciones geológicas complicadas, este sistema permite lograr un anclaje rápido y eficiente sin la necesidad de encamisar el barreno, optimizando tiempo y costos en proyectos de estabilización de taludes, cimentaciones y construcción de túneles.

Categoría:
Descarga de catalogo
Cotización e informes

Perforación e inyección simultáneas: Integración de las funciones de perforación, inyección y anclaje en una sola operación.

Rosca continua en toda la barra: Permite cortar y acoplar barras a cualquier longitud, maximizando la flexibilidad en obra.

Compatibilidad con equipos estándar: Se instala con equipos de perforación como martillo en cabeza o drifer.

Tolera suelos colapsables: Elimina la necesidad de encamisar barrenos en terrenos inestables.

Opciones de protección anticorrosiva: Disponible con galvanizado por inmersión en caliente o recubrimiento epóxico.

Brocas versátiles: Variedad de brocas adecuadas para suelos y rocas, incluyendo insertos de carburo de tungsteno.



Aplicaciones Principales

Soil Nails (Clavos de Suelo):

  • Refuerzos pasivos para estabilidad de taludes y excavaciones.
  • Ideal para muros de soil nail permanentes en suelos difíciles.
  • Aprobado por la FHWA para uso en condiciones de suelo no corrosivo.

Micropilotes:

  • Excelente para cimentaciones en suelos complicados donde no es factible perforar a barreno abierto.
  • Ideal para espacios restringidos o cerca de edificaciones existentes.
  • Reducción de vibraciones y perturbaciones durante la instalación.

Anclajes al Terreno Pretensados:

  • Perfecto para suelos sueltos o colapsables.
  • Instalación eficiente sin necesidad de entubado.
  • Opciones de zona libre (free length) según las especificaciones del proyecto.

Spiles y Forepoling en Túneles:

  • Refuerzo preliminar para excavaciones en túneles NATM.
  • Estabilización de frentes de excavación y portales.

Beneficios Clave del Sistema BERMA DRILL

  • Eficiencia en la instalación: Perforación continua con inyección simultánea que mejora la productividad.
  • Versatilidad en terreno: Ideal para suelos colapsables, capas fracturadas y formaciones complejas.
  • Flexibilidad operativa: Sistema autoperforante que permite adaptaciones rápidas en obra.
  • Alta capacidad de adherencia: La inyección a alta presión crea un efecto de bulbo que aumenta la capacidad de carga.
  • Compatible con condiciones difíciles: Perfecto para estabilización en suelos sueltos y zonas de difícil acceso.

Limitaciones

El sistema BERMA DRILL no es adecuado para:

  • Terrenos con grandes cavidades o aguas artesianas.
  • Perforaciones en roca dura, donde los sistemas de martillo de fondo (DTH) son más eficientes.
Diámetro de la Barra Diámetro Interno Área mínima neta entre roscas Capacidad Ultima mínima Capacidad mínima de Rendimiento Peso Nominal Número De Parte
T30S – 30 mm (1.18”) 11 mm (0.43”) 0.662 in2 (427 mm2) 71.9 kips (320 kN) 58.5 kips (260 kN) 2.42 lbs/ft (3.6 kg/m) B7Y1-030S
T40N – 40 mm (1.57”) 20 mm (0.79”) 1.046 in2 (675 mm2) 121 kips (539 kN) 96.7 kips (430 kN) 4.23 lbs/ft (6.3 kg/m) B7Y1-040N
T40S – 40 mm (1.57”) 16 mm (0.63”) 1.222 in2 (788 mm2) 148 kips (660 kN) 118 kips (525 kN) 4.84 lbs/ft (7.2 kg/m) B7Y1-040S
T52N – 52 mm (2.05”) 24 mm (0.94”) 1.874 in2 (1209 mm2) 209 kips (929 kN) 164 kips (730 kN) 6.92 lbs/ft (10.3 kg/m) B7Y1-052N
* T73N – 73 mm (2.87”) 53 mm (2.08”) 2.5 in2 (1615 mm2) 260 kips (1160 kN) 218 kips (970 kN) 8.9 lbs/ft (13.2 kg/m) B7Y1-073N *
T76S – 76 mm (2.99”) 45 mm (1.77”) 3.891 in2 (2510 mm2) 427 kips (1900 kN) 337 kips (1500 kN) 13.23 lbs/ft (19.7 kg/m) B7Y1-076S
* T103N – 103 mm (4.06”) 78 mm (3.07”) 4.87 in2 (3140 mm2) 510 kips (2270 kN) 405 kips (1800 kN) 17.0 lbs/ft (25.3 kg/m) B7Y1-103N *
* T130N – 130 mm (5.12”) 60 mm (2.36”) 16.2 in2 (10452 mm2) 1785 kips (7940 kN) 1180 kips (5250 kN) 50.4 lbs/ft (78 kg/m) B7Y1-130N *
* Diámetro disponible bajo pedido especial.



Acople – Manguito de unión
Barra Diámetro Externo Longitud Número de Parte
T30 1-1/2” (38 mm) 4-1/8” (105 mm) B7Y2-30
T40 2-1/8” (54 mm) 5-1/2” (140 mm) B7Y2-40
T52 2-3/4” (70 mm) 6-1/4” (159 mm) B7Y2-52
T76 3-3/4” (95 mm) 8-5/8” (219 mm) B7Y2-76
Tuerca Hexagonal
Barra Ancho de lado Plano Espesor Número de Parte
T30 1-7/8” (46 mm) 1-3/8” (51 mm) B7Y3-30
T40 2-1/2” (65 mm) 2” (51 mm) B7Y3-40
T52 3-1/8” (80 mm) 2-3/4” (70 mm) B7Y3-52
T76 4” (102 mm) 3-1/8” (80 mm) B7Y3-76
Arandelas
Barra Diámetro Exterior Diámetro Interior Espesor Número de Parte
T30 2-1/2” (64 mm) 1-3/8” (35 mm) 5/32” (4 mm) R9F-10-436
T40 3” (76 mm) 1-5/8” (41 mm) 5/32” (4 mm) R9F-12-436
T52 3-3/4” (95 mm) 2-1/8” (54 mm) 7/32” (5.5 mm) R9F-16-436
T76 5-1/2” (140 mm) 3-1/8” (80 mm) 9/32” (7 mm) R9F-24-436
Brocas

Diámetro
de la Barra		 Diámetros Disponibles
HC CC SB BB CB
T30
T40
2-1/2”
(65 mm)
 2-1/2”
(65 mm)
5”
(127 mm)
 2-1/2”
(65 mm)
4”
(102 mm)
3”
(76 mm)
3”
(76 mm)
3”
(76 mm)
3-1/2”
(89 mm)
3-1/2”
(89 mm)
3-1/2”
(89 mm)
6”
(152 mm)
4”
(102 mm)
4”
(102 mm)
4”
(102 mm)
4-1/2”
(114 mm)		 5”
(127 mm)
T52 – 4”
(102 mm)		 7”
(178 mm)		 – –
76 mm
T76
–
 5”
(125 mm)
7”
(178 mm)
5”
(125 mm)
–
6”
(152 mm)
10”
(254 mm)
6”
(152 mm)
7”
(175 mm)





HC Broca Endurecida
«La broca en cruz endurecida puede ser usada para
la mayoría de aplicaciones, incluyendo secciones
pequeñas de rocas suaves.»

CC Broca en Cruz Carburo
Broca de carburo de tungsteno en cruz. Es una excelente elección para la mayoría de suelos granulados mezclados con suelos endurecidos. Se puedes usar en suelos con roca suelta.

SB Broca para lodo y Arcilla
Esta broca es de doble fase en cruz, adecuada para suelos sueltos, de lodo o arcillosos.

BB Broca con Botones
Broca de carburo de tungsteno con botones redondos, diseñada para perforar en roca, escombros, caliza, granito y superficies duras.

CB Broca de Doble Fase
Broca en cruz de doble fase, facilita la penetración en suelos pedregosos con sedimento y gravilla así como en suelos sedimentario o endurecido.
