Serie CG-3X8 Bomba de Émbolo de Alta Presión

Diseñada para proyectos exigentes de inyección, la CG‑3X8 ofrece presiones de hasta 2 000 psi y caudales de hasta 120 L/min. Compatible con múltiples fuentes de energía, ideal para obras civiles, minería, cimentaciones e infraestructura subacuática.

Categorías: ,
Descarga de catalogo
Cotización e informes

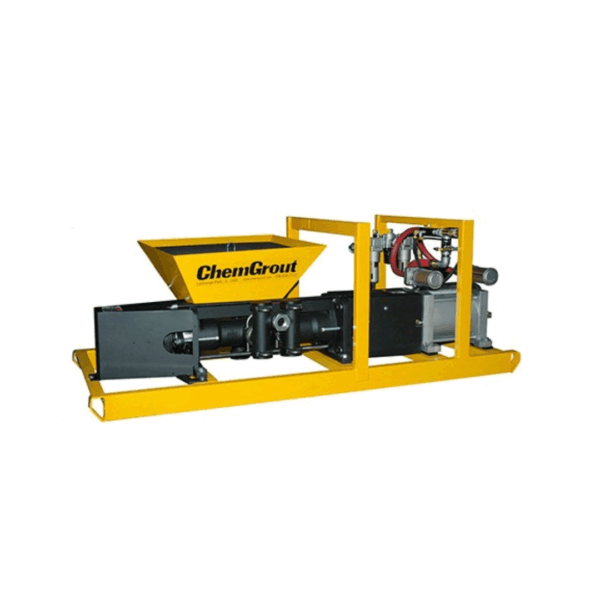

La serie CG‑3X8 de ChemGrout es una solución robusta para inyección de lechada en obras de alta demanda. Se trata de una bomba de pistón de doble acción y desplazamiento positivo, montada sobre plataforma tipo skid, ideal para integrarse en plantas de lechada existentes o sistemas de mezcla.

Se encuentra disponible en tres configuraciones de pistón, adaptables según los requerimientos de caudal y presión:

  • 2″ × 8″: hasta 58 L/min a 2 000 psi

  • 3″ × 8″: hasta 77 L/min a 1 000 psi

  • 3.5″ × 8″: hasta 120 L/min a 800 psi

Además, pueden configurarse versiones hidráulicas de 3.5″ × 8″ con presión aumentada a 1 500 psi mediante kits opcionales.

Aplicaciones típicas

  • Ingeniería civil: anclajes, pernos de suelo, inyección en roca

  • Construcción general: post-tensión, slabjacking, undersealing

  • Obras marinas: muelles, rompeolas, cimentaciones subacuáticas

  • Minería: grouting en túneles, inyección de contacto

  • Infraestructura: presas, impermeabilización, relleno de vacíos

  • Geotecnia: pozos profundos, sellado, estabilización de suelos

Características clave

  • Bomba de pistón de doble acción con desplazamiento positivo

  • Tolva de 80 L o manguera de succión de 2" (según configuración)

  • Controles centralizados y válvulas accesibles

  • Desmontaje rápido con racores patentados para limpieza eficiente

  • Compatible con motores neumáticos, hidráulicos, eléctricos o diésel

Especificaciones técnicas

Tamaño bomba Caudal máx. Presión máx.
2″ × 8″ 58 L/min (14 gpm) 2 000 psi (≈138 bar)
3″ × 8″ 77 L/min (20 gpm) 1 000 psi (≈69 bar)
3.5″ × 8″ 120 L/min (32 gpm) 800 psi (≈55 bar)

Modelos disponibles

Modelo Alimentación / Requisitos Dimensiones (L×An×Al) Peso aprox.

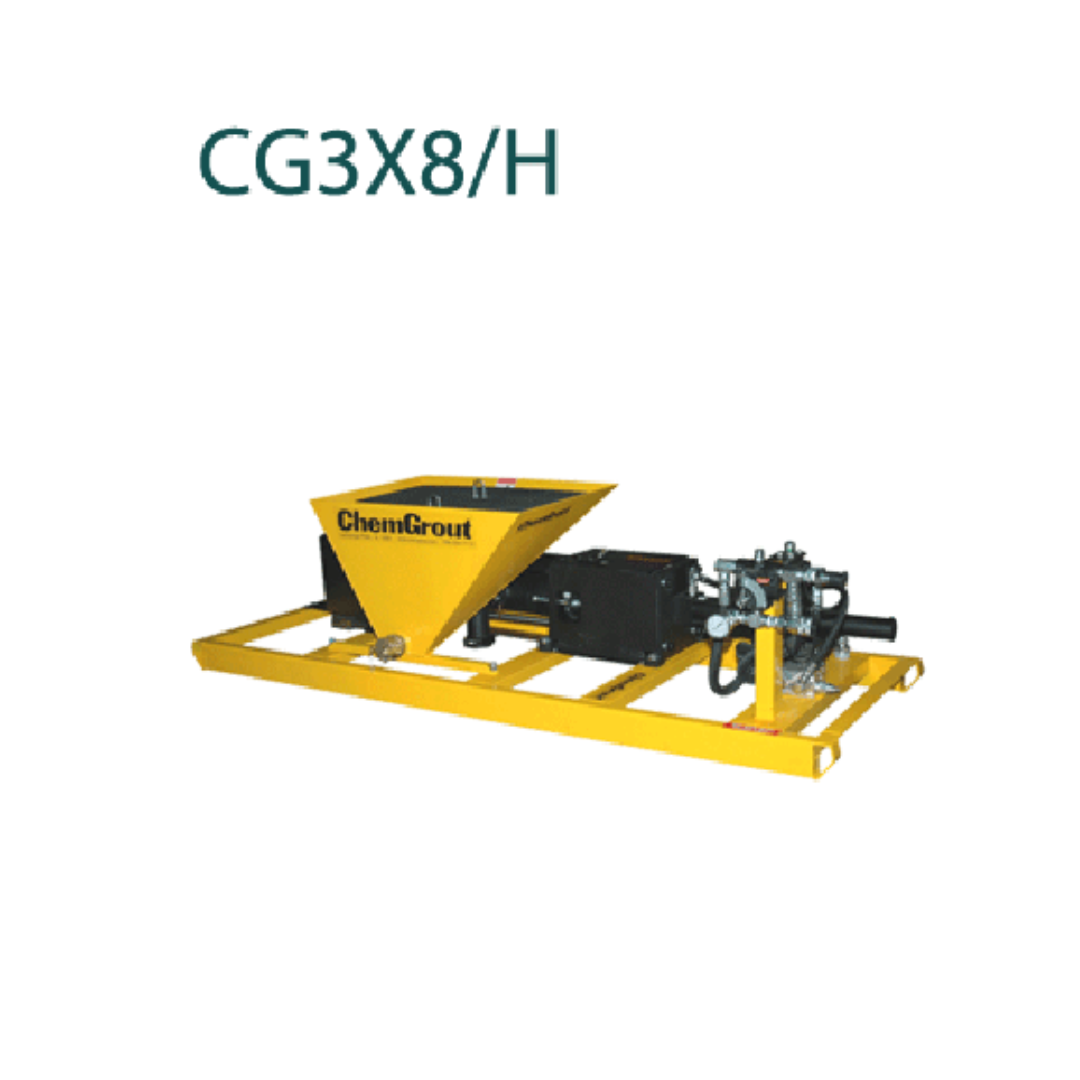

CG3X8/H Hidráulico: 16 gpm @ 2400 psi 1,90 × 0,70 × 0,66 m 263 kg (580 lb)
CG3X8/A Neumático: 160 cfm @ 100 psi 1,96 × 0,91 × 0,97 m 295 kg (650 lb)

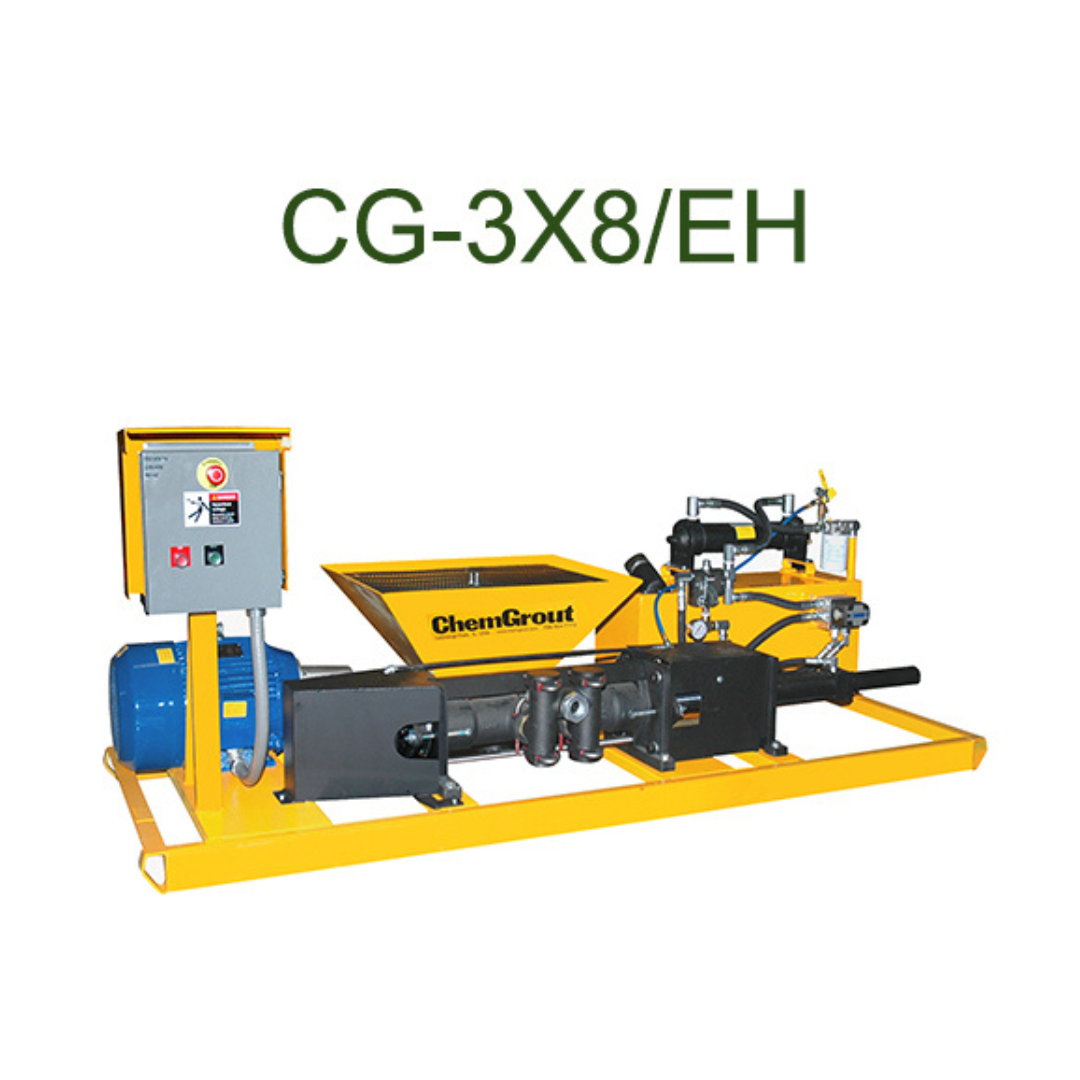

CG3X8/EH Eléctrico‑hidráulico (varias tensiones) 2,31 × 0,91 × 0,97 m 590 kg (1300 lb)
CGPU24/DHES Diésel/Hidráulico (motor arranque eléct.) 1,88 × 0,86 × 0,94 m 467 kg (1030 lb)

Accesorios opcionales

  • Tolva de 80 L o succión directa por manguera

  • Kits de conversión de presión/cilindro

  • Manómetros, medidores de caudal y válvulas especiales
