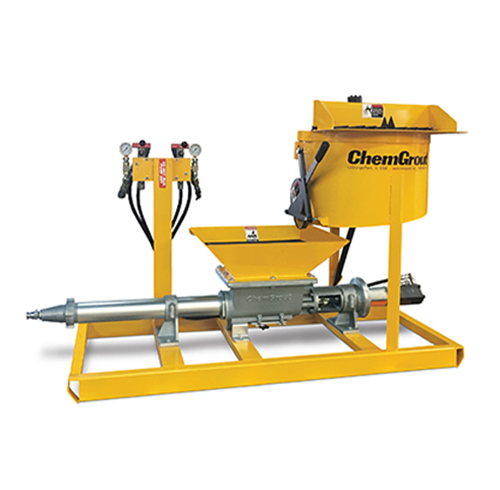

Serie CG-570 para Mezclas Espesas y Mortero

Sistema montado en plataforma o remolque diseñado para mezclar y bombear continuamente morteros, geles, estuco, lechadas impermeabilizantes y materiales espesos. Equipado con tanque de mezcla de 170 L, bomba progresiva de 3 etapas y caudal de hasta 30 L/min con presión de hasta 580 psi. Disponible en versiones neumática, hidráulica, eléctrica, gasolina o diésel.

Ideal para proyección de mortero, elevación de losas, encapsulamientos y rehabilitación estructural.

Categorías: ,
Descarga de catalogo
Cotización e informes

La serie CG‑570 Thick Mix de ChemGrout está diseñada para manejar materiales exigentes en obras de ingeniería civil, infraestructura e industria. Esta planta de inyección permite la mezcla y bombeo continuo de una amplia gama de materiales de diferentes densidades, desde lechadas fluidas hasta morteros de reparación, estuco o productos enyesados ignífugos.

Su sistema incluye una tolva con sinfín integrado, que mantiene el material homogéneo mientras lo alimenta directamente a una bomba de cavidad progresiva tamaño 6 de tres etapas, capaz de alcanzar caudales de 8 a 30 L/min y presiones de hasta 580 psi, según configuración.

Disponible en formatos montados sobre plataforma (skid) o remolque habilitado para carretera, la CG‑570 se adapta a múltiples condiciones de obra.

Características principales

  • Tanque de mezcla de 170 litros con paletas de alta eficiencia, rompe bolsas y rasquetas para evitar acumulación.

  • Tolva de retención con sinfín para mantener el flujo continuo del material.

  • Bomba de cavidad progresiva (tamaño 6, 3 etapas, rotor-estator, entrada abierta).

  • Caudal ajustable de 8 a 30 L/min y presión máxima entre 500 y 580 psi, dependiendo del modelo.

  • Controles centralizados y componentes accesibles para mantenimiento y limpieza.

  • Compuerta de gran apertura, adecuada para materiales densos y de alta viscosidad.

Aplicaciones recomendadas

  • Anclaje de pernos de roca

  • Proyección de mortero de reparación

  • Elevación de losas e inyecciones subrasantes

  • Revestimientos adheridos y undersealing

  • Rehabilitación de puentes (bonded overlays)

  • Encapsulamientos y sub-sellado

  • Sellado de alcantarillas

  • Bases de maquinaria

Especificaciones técnicas

Modelo Bomba Capacidad de mezcla Tolva de retención Caudal máx. Presión máx.
CG570/3C6 3 etapas, tamaño 6 170 L 57 L 8–30 L/min 500 psi (34 bar)
CG-570/3C6 (remolque) Igual 170 L 57 L 8–30 L/min hasta 580 psi

Versiones disponibles

Montadas en plataforma (skid):

  • CG570/3C6/A/JS (neumático): 250 cfm a 100 psi – 1.88 × 0.79 × 1.35 m – 340 kg

  • CG570/3C6/H (hidráulico): 57 L/min a 2 000 psi – mismas dimensiones – 340 kg

  • CGPU15/EH/AC (eléctrico trifásico): motor de 15 HP – 1.45 × 0.74 × 1.13 m – 392 kg

  • CGPU20/GH/AC (gas/hidráulico): motor de gasolina 20 HP – 1.22 × 1.02 × 0.91 m – 342 kg

  • CGPU24/DH (diésel/hidráulico): motor diésel 24 HP – 1.37 × 1.02 × 0.99 m – 361 kg

Montadas en remolque para carretera:

  • CG575/3C6/GH: gasolina 20 HP – 2.79 × 1.73 × 1.78 m – 658 kg

  • CG575/3C6/GH/AC: gasolina + compresor – mismas dimensiones – 680 kg

  • CG575/3C6/DH/AC: diésel + compresor – mismas dimensiones – 737 kg

Beneficios clave

  • Operación continua incluso con materiales muy viscosos

  • Gran versatilidad para diferentes sectores y tipos de obra

  • Mantenimiento simplificado y diseño accesible

  • Variantes energéticas que se adaptan a la infraestructura de cada proyecto

  • Plataforma lista para traslado a obra o uso en carretera
