Serie CG-680 Mezcladora Coloidal de Alta Capacidad

Sistema montado sobre skid, con mezclador coloidal de 482 L, tanque agitado de 482 L y bomba de pistón de doble acción 3.5″ × 8″. Caudal de hasta 120 L/min y presión máxima de 1 500 psi. Disponible en versiones eléctrica e hidráulica o diésel/hidráulica.

Ideal para cimentaciones, túneles, presas, inyección en roca y post‑tensión.

Categorías: ,
Descarga de catalogo
Cotización e informes

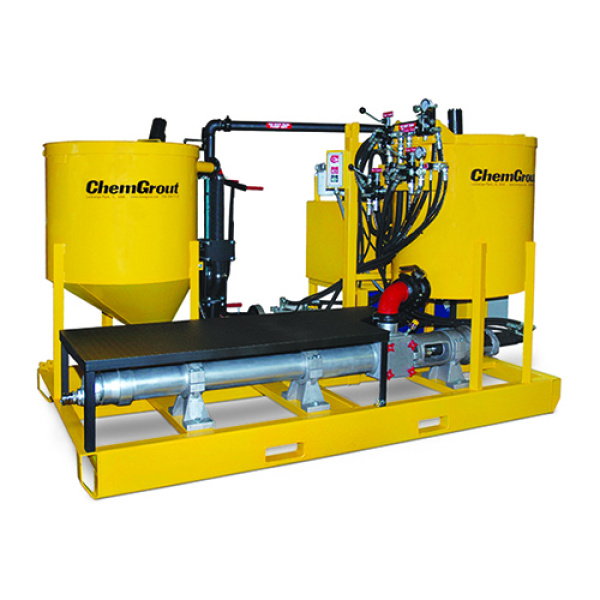

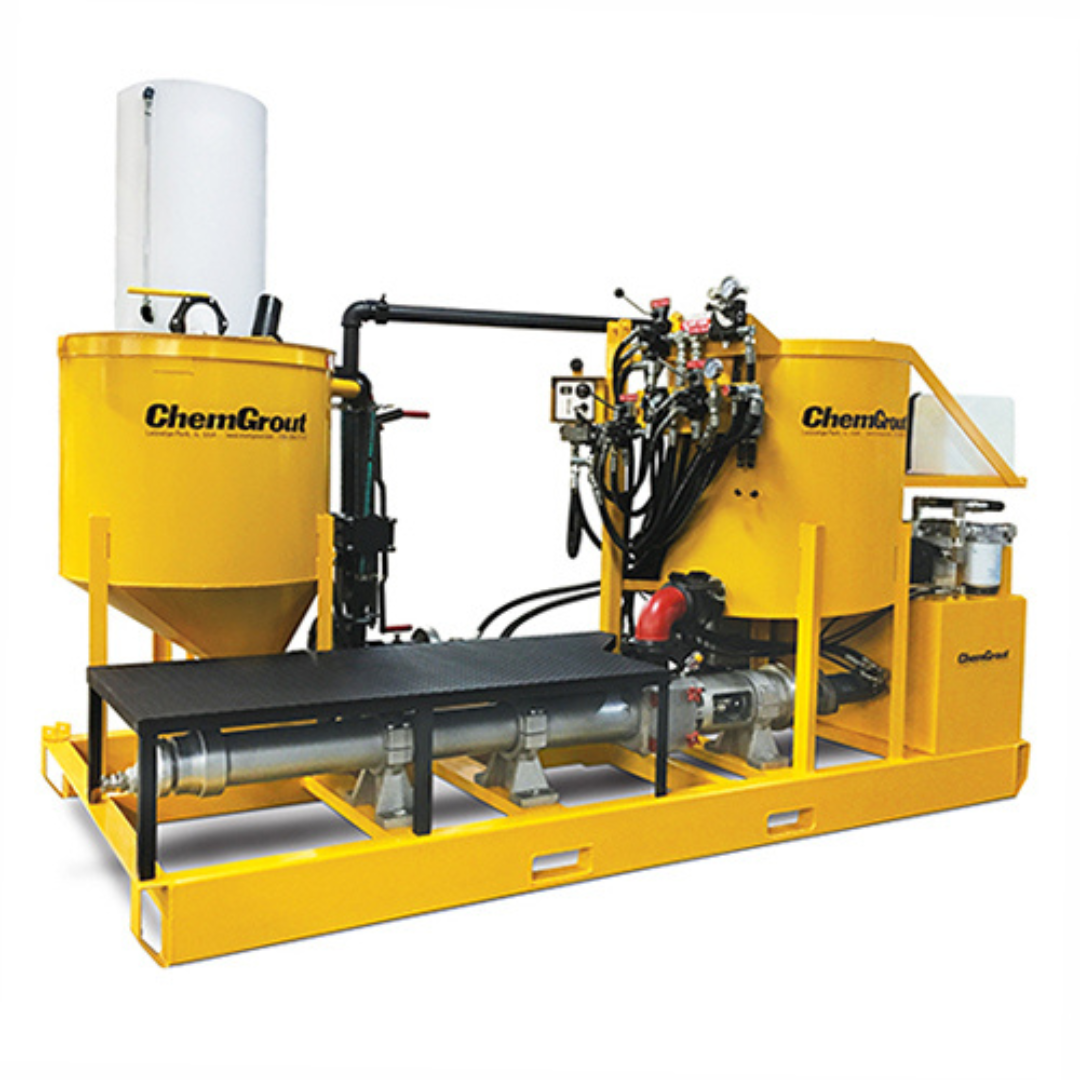

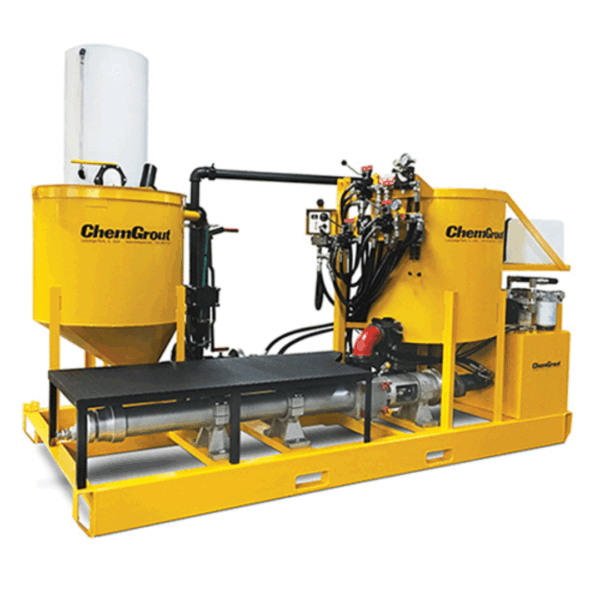

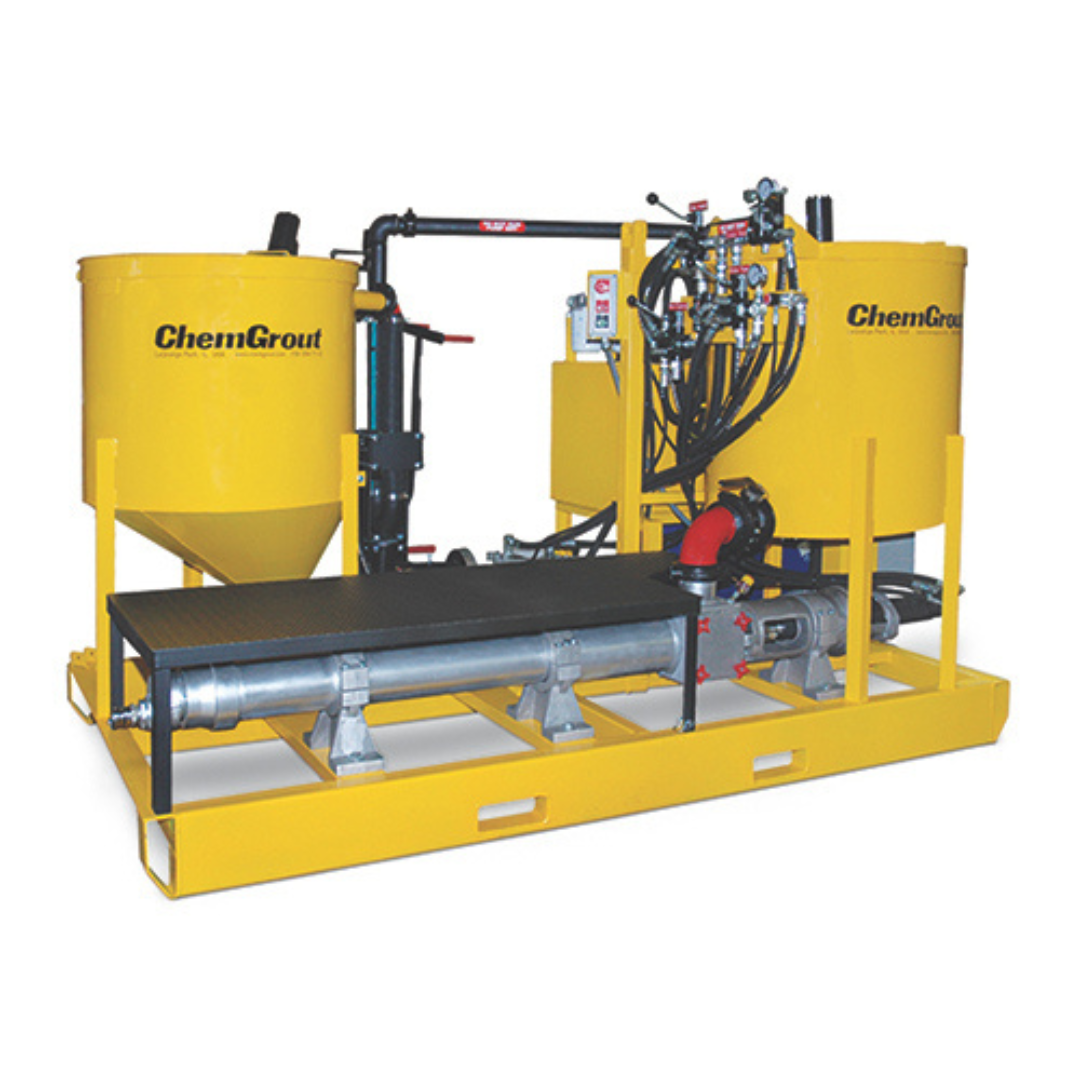

La serie CG‑680 de ChemGrout es una planta coloidal diseñada para operaciones exigentes que requieren alto volumen y presión constante. Montada sobre una estructura tipo skid, esta unidad combina un potente sistema de mezcla coloidal con una bomba de inyección de alta presión, lo que la hace ideal para obras de gran escala como cimentaciones, presas, túneles, estabilización de suelos o anclajes.

El sistema cuenta con un mezclador coloidal de alta cizalla de 17 pies³ (≈482 L), equipado con una bomba centrífuga tipo difusor 2 × 3 × 12, que opera hasta 2 000 rpm, dispersando completamente los materiales como cemento, ceniza volante, bentonita o cal. Esto garantiza una mezcla homogénea y libre de grumos.

El material pasa a un tanque de almacenamiento agitado de 17 pies³ (≈482 L), donde es mantenido en suspensión mediante paletas de velocidad variable, listas para alimentar la bomba de inyección.

La unidad integra una bomba de pistón de doble acción tamaño 3.5″ × 8″, de desplazamiento positivo, capaz de alcanzar un caudal máximo de 120 L/min (32 gpm) y una presión de hasta 1 500 psi (≈103 bar), ideal para inyecciones profundas o aplicaciones geotécnicas.

Aplicaciones recomendadas:

  • Cimentaciones y estructuras de gran escala

  • Túneles, presas e infraestructura subterránea

  • Compactación de suelos y relleno de vacíos

  • Inyecciones en roca, encasamientos y micropilotes

  • Post‑tensión e impermeabilización estructural

Especificaciones técnicas generales:

  • Mezclador coloidal: 17 ft³ (≈482 L)

  • Tanque de almacenamiento agitado: 17 ft³ (≈482 L)

  • Caudal máximo: 120 L/min (32 gpm)

  • Presión máxima: 1 500 psi (≈103 bar)

  • Bomba de pistón: doble acción, tamaño 3.5″ × 8″

Modelos y configuraciones disponibles:

  • CG680/3.5X8PLC/EH (eléctrico/hidráulico):
    Alimentación: 48–60 A, trifásico
    Dimensiones: 2.77 × 1.52 × 1.78 m
    Peso: 1 452 kg (3 200 lb)

  • CG680/3.5X8PLC/DH4 (diésel/hidráulico):
    Motor diésel de 49 HP
    Dimensiones: 3.07 × 1.52 × 2.01 m
    Peso: 1 724 kg (3 800 lb)

Ventajas clave:

  • Mezclado coloidal intensivo con capacidad de producción continua

  • Alta presión para inyecciones en profundidad o materiales difíciles

  • Componentes industriales de alta durabilidad

  • Fácil acceso a controles y mantenimiento

  • Compatible con múltiples tipos de mezcla y aplicaciones
